橫河DRS數字遠傳液位測量

問題與挑戰

隔膜密封式差壓變送器采用毛細管傳遞壓力，在高罐體和大溫差等應用條件下測量液位時存在諸多限制：?由于大氣壓（托里切利真空）等因素，變送器主體與低壓側連接點之間的距離不宜超過10 m，否則可能引起測量誤差影響輸出精度；?由于太陽輻射等周圍環境因素，高壓側和低壓側之間的溫度差可能導致毛細管封入液的膨脹和收縮，引起測量誤差；?由于低溫環境（例如冬天）導致毛細管封入液的粘度降低，引起壓力傳遞延遲等問題。

機械式的浮子液位計/浮筒液位計，安裝和調試的難度大費用高，附加設施占據空間且維護成本較高。

解決方案

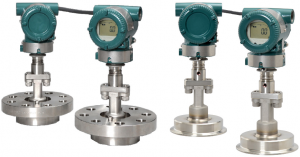

數字遠傳(DRS)系統采用兩個獨立的壓力傳感器，分別設置于高壓側（主）和低壓側（從）測量壓力并通過專用通信電纜進行雙向通訊，再由主傳感器進行差壓計算并輸出4~20 mA模擬信號或者數字信號。由于傳感器之間通過專用電纜進行通信，代替?zhèn)鹘y(tǒng)隔膜密封系統的毛細管傳遞壓力方式，從而消除了大氣壓和環境溫度等因素帶來的不良影響。

此外，數字遠傳(DRS)系統在DTM功能中內置儲罐量測程序，其中包括數種基本的容器設計。用戶只需輸入所要求的細節信息，DTM即可計算出正確的輸出系數，從而節省了變送器的設置時間。

• 高低壓側之間使用專用電纜傳輸信號（最長可達100m）
• 消除大氣壓和環境溫度的不良影響
• 易于安裝和維護，節省空間和時間
• 支持更大的測量范圍，可達50MPa
• 適用于寒冷氣候，消除伴熱成本

典型應用

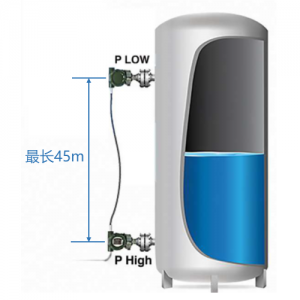

大間距液位測量

如高罐/球罐/蒸餾塔等設施的液位測量，由于高低壓側距離跨度大，毛細管過長可能導致受大氣壓和溫度的影響造成測量誤差。數字遠傳(DRS)系統使用專用電纜代替毛細管從而能夠最大程度地減少不良影響，提高監測系統的穩定可靠性。

?

?

?

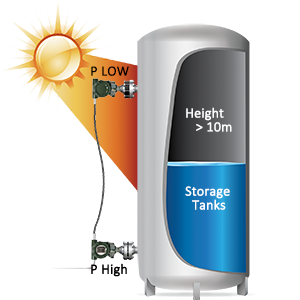

大溫差環境液位測量

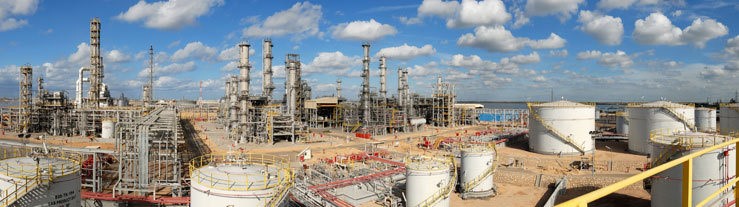

例如油罐庫區由于太陽輻射不均，可能出現部分處于直射之下和部分處于陰影之中的情況，造成高低壓側之間較大的溫差，導致測量誤差等問題。數字遠傳(DRS)系統使用專用電纜代替毛細管從而最大程度地消除由太陽輻射和環境溫度變化帶來的影響。

???

?

?

?

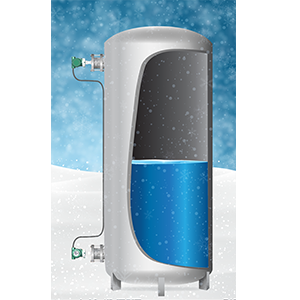

低溫環境液位測量

位于外部的油罐庫區在冬季時可能暴露于極低的環境溫度下，需要伴熱以防止毛細管封入液粘度降低甚至凍結。數字遠傳(DRS)系統使用專用電纜代替毛細管從而消除了伴熱的需求，降低了安裝和維護的成本。
