多變量變送器流量測量方案

使用差壓流量計對過程介質進行流量測量時，除了差壓變送器，通常還需要安裝壓力變送器、溫度傳感器以及流量計算機，用以補正過程溫度和靜壓的影響以及計算和輸出介質的質量/體積流量。

問題與挑戰

• 安裝和維護各類儀表的成本/費用高
• 空間占用大、各類儀表備品多

解決方案

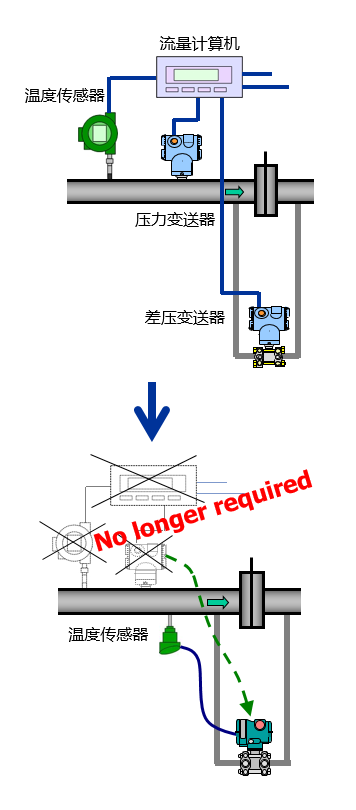

多變量變送器流量測量方案采用多變量變送器，單臺可測量和傳送過程差壓、靜壓和溫度參數，動態計算和補正體積/質量流量，將差壓變送器、壓力變送器、溫度傳感器以及流量計算機結合于一體，減少測量流量所需儀表設備的種類和數量，提高測量精度，降低安裝和維護設備的成本和工作量，節省現場占用空間并提高系統運行效率。

相關產品

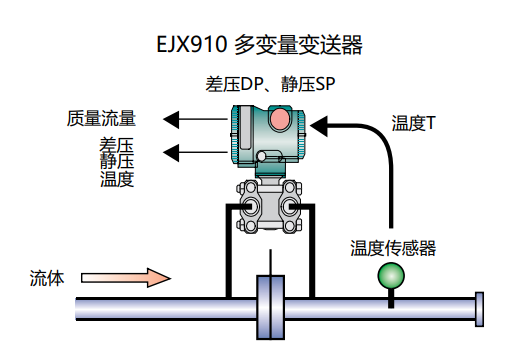

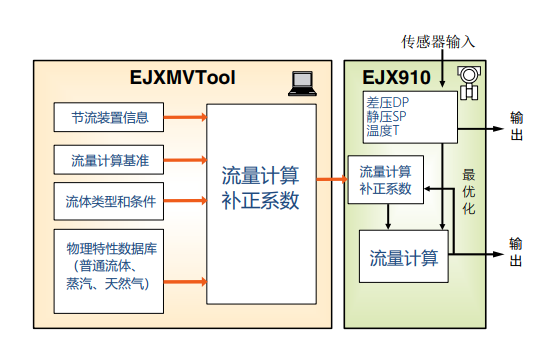

EJX910A多變量變送器采用DPharp單晶硅諧振式傳感器，具有優良的多變量傳感功能，單個傳感器即可準確測量過程介質的差壓和靜壓。同時變送器可以連接外部RTD電纜輸入過程溫度信號，通過內置高性能流量計算機根據各個過程變量的測量值，進行溫度和壓力補正并計算和輸出過程流量。動態補償解決了由溫度引起的流體膨脹性、可壓縮性、粘度和密度的變化問題，以及節流設備和管道尺寸的變化問題，消除流量計算中的誤差，優化質量流量的測量，使更充分和精確地對過程流量狀況進行表征和建模。

此外，EJX910A多變量變送器采用獨特的流量計算方法，可實現100毫秒的質量流量計算周期。并且通過采用雷諾數補償算法等，優化了所有流量計算參數，實現了高達1％的質量流量精度。

?

多變量變送器流量測量方案

• 減少儀表設備的種類和數量
• 降低安裝維護設備的成本以及工作量
• 節省空間并提高運行效率

?

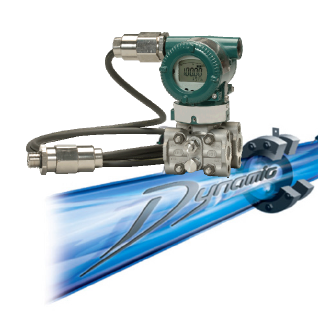

EJX910A多變量變送器

• 多變量傳感
• 質量流量精度±0％
• 高量程比10:1（差壓100:1）
• 計算周期100ms
• 高級診斷功能

支持設備和應用

EJX910A支持多種主要節流裝置，包括孔板、文丘里、噴嘴、均速管、以及楔形流量計和錐形流量計等，可應用于各類流量測量，包括普通流體、蒸汽和天然氣等。
