EJA變送器智能液位調校

進行液位測量的設置和調校非常耗費時間，在實際應用中由于現場的安裝情況各異，為確定適當?shù)臏y(cè)量范圍需要進行復雜的計算以確定正確的配置數據。EJA/EJX系列壓力變送器可以通過高級智能設置功能進行自動計算和參數配置，有效減少所需要的工時和工事。

行業：石油天然氣、煉油、化工、電力、冶金、水務和水處理

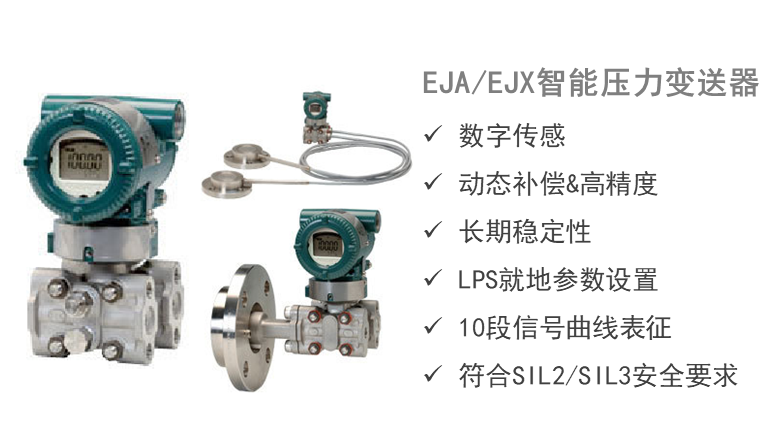

產品：EJA/EJX系列智能壓力變送器

應用問題

如果使用普通差壓變送器進行液位測量，在配置參數時需要考慮以下所有因素：

1. 過程介質的比重(SG)；
2. 0％和100％的精確定位；
3. 毛細管填充液或?qū)汗苊芊庖旱谋戎?SG)；
4. 毛細管或?qū)汗艿赖拇怪备叨龋?/li>
5. 變送器對于容器的準確位向；
6. 取壓點（法蘭）之間的垂直距離。

根據應用不同，容器可分為開口罐（參照大氣壓）和密閉罐（參照氣相壓力）。

低壓側偏移量(ELEVATION)：在密閉式容器中，一般使用遠程隔膜密封引入氣相壓力，毛細管填充液在變送器低壓側產生壓力，低壓側偏移量等于低壓側取壓點到變送器的垂直高度與填充液比重的乘積。

高壓側偏移量(SUPPRESSION)：在使用遠程隔膜密封引入罐體壓力時，毛細管填充液在變送器高壓側產生壓力，高壓側偏移量等于高壓側取壓點到變送器的垂直距離與填充液比重的乘積。

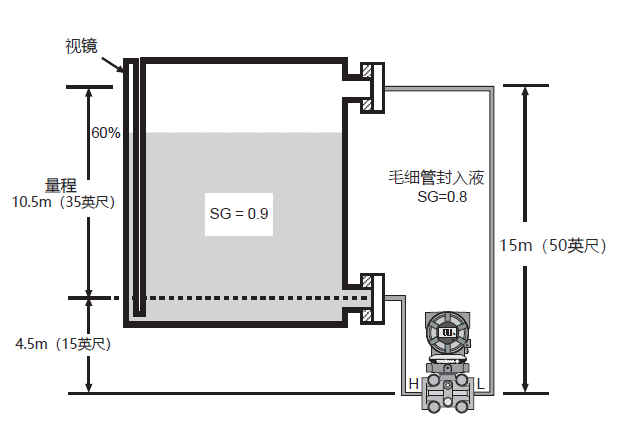

上圖所示應用中，量程由高低取壓點的垂直距離乘以過程介質的比重取得：

10.5 * 0.9 = 9.45 mH2O (31.5 inH2O)

考慮高壓側/低壓側偏移量的影響，校準范圍的零點（0%）和滿度（100％）計算如下：

0% = H – L

= (4.5 x 0.8) – (15 x 0.8)

= 3.6 -12 = -8.4 mH2O (-28 inH2O)

100% = H -L

= (4.5 x 0.8) + (10.5 x 0.9) – (15 x 0.8)

= 3.6 + 9.45 -12 = 1.05 mH2O (3.5 inH2O)

校準范圍：-8.4 ~ 1.05 mH2O (-28 ~ 3.5 inH2O)

雖然用于計算的所需信息可以在產品使用說明書和管道儀表流程圖(P&ID)中獲取，但是在實際情況中，由于過程管道和毛細管無法完全按照設計值精確安裝，所以高低取壓點與變送器的垂直距離不能與管道儀表流程圖(P&ID)的設計完全一致，通常只有在設備安裝完成后才能測量取得其準確值。

解決方案

EJA/EJX系列壓力變送器通過智能液位設置功能，無需使用者對高壓側/低壓側偏移量分別進行計算，只需遵循以下四個步驟即可完成液位測量的調校，使安裝設置工作更加輕松快捷。

1.設置變送器的測量量程（通過手操器或變送器參數設置按鈕）。

2.安裝變送器（使用毛細管或?qū)汗埽?/p>

3.使過程處于零點狀態（4mA）；

4.使用手操器或變送器按鈕設置當前為量程下限。

EJA/EJX變送器將自動計算并配置設備。

此外，即使油罐中已經注入液體，過程壓力不為零時仍然能夠進行校準。

不同于普通變送器只能在零點0％或滿度100％進行校準，EJA/EJX系列壓力變送器可以在量程范圍內的任意位置進行校準。只要為變送器設置了正確的量程，即可通過過程中已知的任意一點對輸出進行調校。

可以通過以下3種方式之一調整變送器輸出：

1.調節變送器的調零螺釘，直到輸出達到已知點（如示例中調整為60％）。

2.在手操器的調零菜單中使用在線調零功能，輸入當前正確值（自動調零）。

3.通過查看偏差值進行零點修改（手動調零）。

• 智能液位設置功能
• 自動計算配置參數
• 快速設置、校準
• 量程內任取一點進行調校

工作原理

EJA/EJX系列壓力變送器所采用的DPharp數字傳感器，直接將物理信號轉換為數字信號輸出，所以在重設量程或范圍時，不需要對A/D轉換器進行重新校準或調整即可達到指定的性能標準。

注意事項

1.在液位測量中，需要保持參照壓力的一致性。在密閉式罐體中，通常采用隔膜密封系統實現。

2.注意量程根據過程介質的高度×比重計算取得，不一定與物理高度一致。

3.輸出與液位成線性關系，與流體和罐內氣體無關。

4.使用隔膜密封式可以消除例如導壓管堵塞、冷凝罐維護以及介質泄漏等問題。
