煤化工行業氫滲

行業背景

煤化工是以煤為原料，經化學加工使煤轉化為氣體、液體和固體產品或半產品，而后進一步加工成化工、能源產品的過程。隨著世界石油資源不斷減少，煤化工有著廣闊的前景，近幾年煤化工在中國也發展迅速。

客戶面臨的問題

在煤化工行業中，使用壓力變送器的場合非常多。但與傳統行業相比，有不少的工況介質為黑水或灰水、溫度200℃以上、壓力4MPa以上，因?yàn)楦邷馗邏骸⒔橘|(zhì)成分復雜，壓力變送器的接液金屬膜片（通常為316L）極易發生氫滲現象。氫滲就是氫氣滲透，指氫氣分子在外力作用下，滲透過金屬膜片，侵入封液腔內，產生氣泡（氫氣積存）現象，一定時間后會使封液腔的金屬隔離膜片鼓起，嚴重時甚至破裂。

對于氫滲現象的防止，業界通常使用316L膜片上鍍金的方法。氫氣不溶解于金，且金層非常致密，因此采用膜片鍍金作為有效的屏障層，以阻止氫滲透膜片。但在煤化工這種高溫高壓、介質為黑水/灰水場合，世界各個變送器廠家的316L鍍金膜片，通常都只能使用3～6個月，就會發生氫滲現象，這已成為煤化工行業一個頭疼的問題。

我們的解決方案

2014年，重慶橫河川儀技術部按照公司要求開發了應用于煤化工行業防氫滲的316L全鍍金的產品，在原有的鍍金上改變了結構和工藝，同時增加了鍍金層厚度。該類產品在2014年10月開始面向市場，首先有21臺EJA變送器在煙臺萬華的氣化裝置上使用，防氫滲效果非常顯著。

應用項目案例

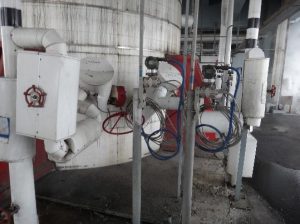

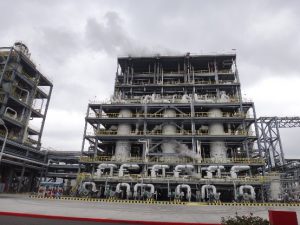

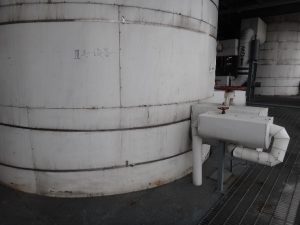

氣化爐現場：（EJA變送器的法蘭部分被保溫層完全包裹）

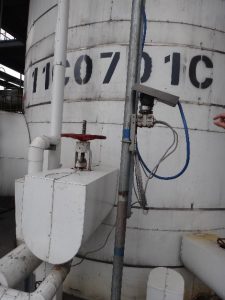

雙法蘭表EJA118W的負壓側：

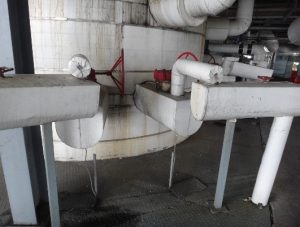

雙法蘭表EJA118W的正壓側：

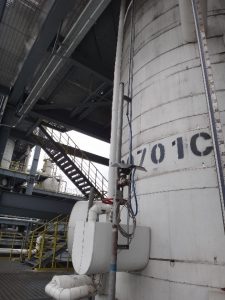

洗滌塔現場：（EJA變送器的法蘭部分被保溫層包裹）

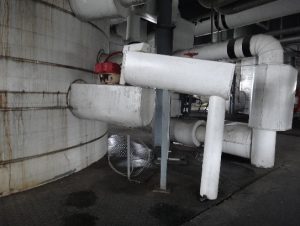

雙法蘭表EJA118W的正壓側：

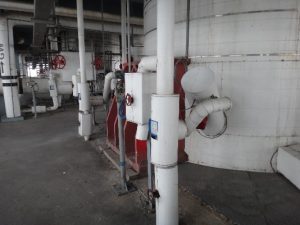

雙法蘭表EJA118W的負壓側：

客戶反饋

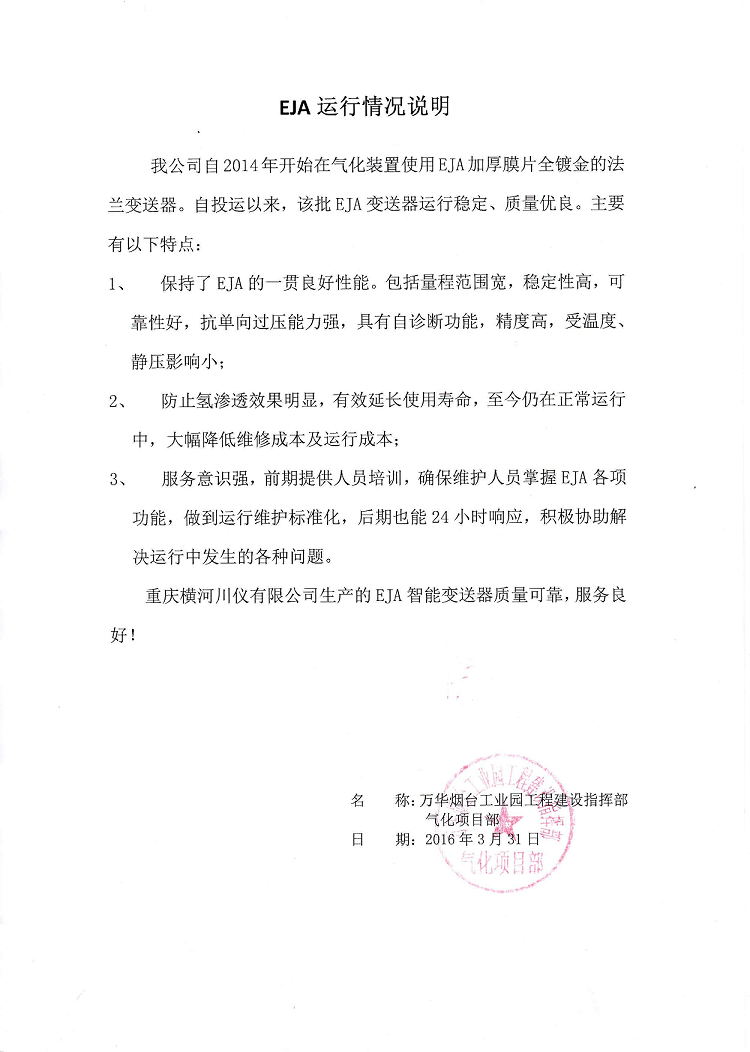

無故障運行一年半后煙臺萬華的客戶特意出具了運行情況說明，對EJA的316L全鍍金的產品在煤化工的防氫滲應用做了極大的肯定；這批表的正常使用時間均超過了3年。

更多應用項目

應用于煤化工行業防氫滲的EJA系列的316L全鍍金的產品從2014年應用于煙臺萬華、南京惠生以來，目前在寧波萬華、陜西延長能源、內蒙匯能煤化工、安徽華誼化工、兗礦新疆煤化工、未來能源、晉煤大化、山東華魯恒升等等煤化工高溫高壓裝置中得到應用，使用臺數已有上千臺。EJA系列的316L全鍍金產品的開發應用有效防止了煤化工行業高溫高壓工況的氫滲現象，目前在現場使用最長已超過三年時間，超過了用戶的預期，得到了用戶的肯定。
